產品描述

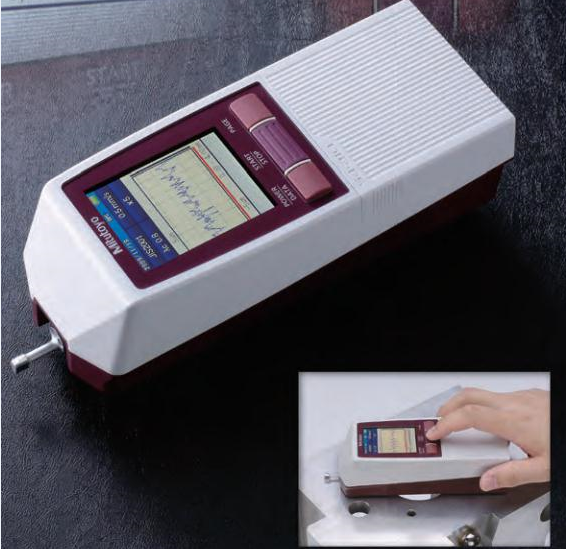

三豐小型表面粗糙度測量儀的基礎版。小型、輕便、操作性非凡! 搭載了彩色.CD、并實現了可在顯示器上表示表面粗糙度的波形。篤摯儀器與國內外知名廠商合作，承諾為您提供高品質的產品和服務。我們可為您提供在物理性能領域完整的問題解決方案和滿意的服務。日本三豐通用型表面粗糙度儀，小型便攜可手持，內置可充電電池，充分發揮了便攜表面粗糙度儀的測量優勢可對應側壁、向上等各種姿勢的測量?？赏ㄟ^高度尺適配器等的附件，進行各種姿勢和定位測量。搭載了附有背光燈的2.4寸彩色液晶顯示屏，具有豐富的解析及表示功能，應用廣泛，通過檢出器、驅動部和顯示部的組合實現各種系統的設置。
|
操作性提升
搭載了附有背光燈的2.4寸彩色液晶顯示屏;搭載了識別度
豐富的解析及表示功能
對應各種規格標準，可對應IS(IS-B0601-2001、 |
高性能
高性能的儲存功能，可儲存10個測量條件，1個測量結果。
操作鍵
本體表面和保護罩內的按鍵使操作更簡易、更準確，清晰 |
其他功能特征：
豐富的表示功能有助測量
搭載了能見度良好的2.4英寸彩色圖形CD顯示屏,背光燈的采用大幅度提高了能見度。
用彩色表示合格與否的判定結果。
不僅是測量結果， 也可顯示評價曲線、負荷曲線、振幅分布曲線。評價曲線可擴大或縮小。
橫向表示、縱向表示可自由切換。演算結果大字體顯示
多國語言(16國) 對應可自由切換。
密碼保護功能。
搭載了充電時間短，驅動時間長的充電電池。
測量機內部可保存10個測量條件， 與工件相對應的條件可同時讀出。
加裝儲存卡(選件)后可大量保存測量結果及測量條件。
豐富的輸入輸出功能 USB接口為標準配置。
RS-232C數顯輸出，打印輸出，腳踏開關輸入和豐富的輸入輸出通信口為標準配置。
超出設定的測量累計距離(界限值)時會有警報表示提醒測量人員。(有效管理測針的磨耗等)
驅動部選擇
1、標準型驅動部，備受好評，用戶眾多，如果您沒有什么特殊的測量要求，選擇標準型的就可以。2、橫向驅動部，適合曲軸、線性電火花加工等窄小部位的測量。訂購前許確認國內是否有貨。
3、退避型驅動部，將檢出器插入孔測量等看不見的部位，為了測量時不傷及檢出器，使檢出器時常處于退避位置的待機狀態。
Mitutoyo SJ-210 測針選擇
|
標準型測針 |
齒面用測針 |
 |
 |
|
小孔測針 |
深槽用測針 |
 |
 |
|
更小孔測針 |
|
 |
|
其他選件（外接設備）：
● SJ- 210用打印機，可以打印測量條件，計算結果，評價輪廓，負荷曲線(BAC)， 振幅分布曲線(ADC), 和環境設置。
● 數字微處理器DP-1VR，可將SJ-210輸出的數據，進行打印、各種統計分析、制作D圖表或X-R控制圖等，擁有強大的數據管理功能。
● 存儲卡：存儲卡可儲存500件測量條件，10000件測量曲線500件顯示圖像文本文件(測量條件/ 測量數據/評價輪廓/負荷曲線/振幅分布曲線)
● 表面粗糙度測量儀SJ系列用簡易軟件，表面粗糙度測量儀SJ-210系列的豐富功能，可通過一個USB接0將數據傳送到電子表格或其他軟件。
● 腳踏開關用于測量中的觸發裝置。同一工件需要固定在治具上時或多次測量時更有效。
● 測量數據輸入裝置: Input Tool，表面粗糙度測量儀SJ-210計算結果,可通過InputToo將其連接到計算機的USB接口或者PS/2型鍵盤接口,直接應用于電子表格軟件
● 顯示部的保護膜，彩色L .CD保護膜(5片)，No.12AAL066
|
SJ-210型號 |
標準驅動器型 |
退避驅動器型 |
橫向驅動型 |
||||
|
|
SJ-210（0.75mN型） |
SJ-210（4mN型） |
SJ-210（0.75mN型） |
SJ-210（4mN型） |
SJ-210（0.75mN型） |
SJ-210（4mN型） |
|
|
貨號 |
mm |
178-560-01 |
178-560-02 |
178-562-01 |
178-562-02 |
178-564-01 |
178-564-02 |
|
測量范圍 |
X軸 |
16.0mm |
5.6mm |
||||
|
檢出器范圍 |
360μm（-200μm-+160μm） |
||||||
|
檢出器范圍/分辨率 |
360 μm/0.02μm, 100 μm/0.006 μm, 2 5μm/0.002μm |
||||||
|
測量速度 |
測量：0.25mm/s, 0.5mm/s , 0.75mm/s, 返回：1mm/s |
||||||
|
測力/觸針先進形狀 |
取決于貨號：0.75mN/60° ,2μmR（貨號末尾“01”） ； 4mN/90° ,5μmR（貨號末尾“02”） |
||||||
|
導頭壓力 |
400N以下 |
||||||
|
適用標準 |
JIS,DIN,ISO,ANSI，VDA |
||||||
|
評價輪廓 |
原始輪廓，粗糙度曲線，DF曲線，粗糙度儀motif曲線 |
||||||
|
評價參數 |
Ra, Rc, Ry, Rz, Rq, Rt, Rmax, Rp, Rv, R3z, Rsk, Rku, Rc,RPc, Rsm, Rz1max, S, HSC, RzJIS, Rppi, RΔa, RΔq, Rlr, Rmr,Rmr(c), Rδc, Rk, Rpk, Rvk, Mr1, Mr2, A1, A2, Vo, Rpm, tp,Htp, R,Rx, AR, 支持用戶定義 |
||||||
|
分析圖表 |
支撐曲線 / 振幅分布曲線 |
||||||
|
濾波類型 |
高斯 , 2CR75 , PC75 |
||||||
|
截止波長 |
λc |
0.08 , 0.25 , 0.8 , 2.5mm |
|||||
|
λs*5 |
2.5 , 8μm |
||||||
|
取樣長度 |
0.08 , 0.25 , 0.8 , 2.5mm |
||||||
|
取樣數 |
x1, x2, x3, x4, x5, x6, x7, x8, x9, x10 任意長度 (0.3 -16.0mm: 0.01mm 之間) |
x1, x2, x3, x4, x5, x6, x7, x8, x9, x10 任意長度（0.3 - 5.6mm: 0.01mm 之間)* |
|||||
|
LCD尺寸規格 |
36.7×48.9mm |
||||||
|
顯示語言 |
16國語言（日語、英語、德語、法語、意大利語、西班牙語、葡萄牙語、荷蘭語、波蘭語、匈牙利語、瑞典、捷克語、中文、韓國、土耳其） |
||||||
|
計算機結果顯示 |
垂直顯示：1段/3段/放大 水平顯示：1段/4段/放大（水平顯示可左右切換） |
||||||
|
打印功能 |
測量條件、計算結果、每個取樣長度的計算結果、評價曲線、負荷曲線、振幅分布曲線、環境設置項目 |
||||||
|
外部i/o功能 |
USB I/F, Digimatic 輸出 , 打印機輸出 , RS-232C I/F, 腳踏開關 I/F |
||||||
|
功能 |
用戶自定義 |
期望獲得的參數可以挑選出來，用于計算和顯示 |
|||||
|
GO/NG 判斷 |
*大值 /16%/ 標準偏差 |
||||||
|
存儲測量條件 |
關閉電源時保存條件 |
||||||
|
存儲 |
內置存儲器 : 測量條件 (10個 ), 測量屬性 (1 個) 記憶卡 ( 可選 ): 500 個測量條件 , 10000 個測量曲線 , 500 個文件 (測量條件 / 測量輪廓 / 評估輪廓 / 負荷曲線/振幅分布曲線） |
||||||
|
校準 |
輸入數值自動校準 / 多次測量（*大5次）取平均值校準方式 |
||||||
|
省電功能 |
自動休眠功能（可設置在10-600秒） |
||||||
|
電源 |
內置電池 |
內置Ni-MH可充電電池/AC適配器 |
|||||
|
充電時間 |
大約 4 小時 (取決于環境溫度) |
||||||
|
使用壽命 |
大約 1000 次測量 (根據使用條件 /環境不同會有微小差異) |
||||||
|
外部尺寸 |
演算顯示部 |
52.1 x 65.8 x 160mm （滑動蓋關閉，檢出器不安裝） |
|||||
|
驅動部 |
115 x 23 x 26mm（包含檢出器） |
||||||
|
重量 |
大約 0.5kg (控制器 + 驅動部 + 標準檢測器） |
||||||
|
標準附件 |
12BAA303 連接電纜*4 178-601 粗糙度標準片 12BAK699 攜帶皮套 12BAK700 校準臺 顯示器保護膜 AC 適配器, 操作手冊 速查手冊, 保證書 |
12BAA303 連接電纜*4 178-605 粗糙度標準片 12AAE643 點接觸適配器 12AAE644 V-型適配器 12BAK699 攜帶皮套 12BAK700 校準臺 顯示器保護膜, AC適配器, 操作 手冊, 速查手冊, 保證書 |
|||||
