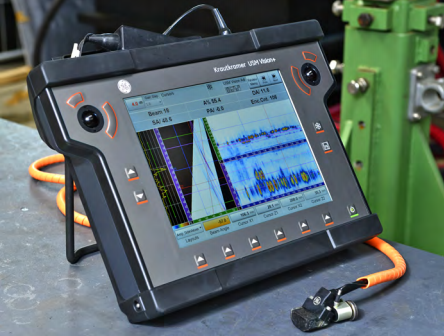

美國GE通用電氣 USM Vision+相控陣探傷儀?
- 產品編號 : USM Vision+
- USM Vision+便攜式相控陣超聲探傷儀，具有高質量的圖像，高級相控陣性能，操作簡單易上手，廣泛應用于焊接，鍛件，復合材料或腐蝕檢查。?USM Vision+相控陣探傷儀將相控陣與傳統超聲波測試（UT）組合到一起，以便實現測試結果成像和編碼數據記錄器，該系統在16/128配置中工作
- 詢價
產品描述
USM Vision+便攜式相控陣超聲探傷儀，具有高質量的圖像，高級相控陣性能，操作簡單易上手，廣泛應用于焊接，鍛件，復合材料或腐蝕檢查。USM Vision+相控陣探傷儀將相控陣與傳統超聲波測試（UT）組合到一起，以便實現測試結果成像和編碼數據記錄器，該系統在16/128配置中工作；也就是說，它提供16個物理通道，其中，在多路模式下可驅動*多具有128個元件的探頭，既是選擇多個組（*多12個），直觀的菜單和布局也可以簡化操作。可以同時使用多達12個組或孔，用于耦合控制支持標準檢查，或者用于例如厚壁應用。
特點一覽：
高性能配置符合全球檢測規范和標準，用于各種應用。高分辨率屏顯示數據。
帶有一個集成的手寫筆支持需要手套的檢查。
簡單，直觀的操作和用戶界面，有兩個軌跡球用于快速訪問和輕松指向，
以及專用的功能按鈕，適合現場設置校準。
使用儀器的硬盤驅動器或連接的USB閃存驅動器上的板載jpg功能創建即時報告。
適應各種惡劣的各種環境，0°C至+ 45°C的工作溫度范圍。
它的重量只有4.5公斤（9.9磅），包括電池，使它成為一個真正的便攜式儀器，同時還防塵防潮。

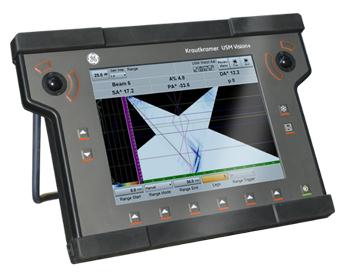

來自GE測量與控制業務的新型Krautkramer USM Vision +是一種高性能超聲波探傷儀，可以方便地在常規和相控陣模式下操作。 通過快速，直觀地訪問所有相關的超聲波參數，新的探傷儀允許超聲波檢測器處理從焊接檢測到腐蝕監測的廣泛應用，同時保持從校準到檢測后數據處理的整個過程的控制。，USM Vision提供了管道焊縫檢測優化解決方案，操作簡單，符合各種檢測標準要求，并消除了由于使用傳統射線檢測所帶來的各種限制。Krautkramer USM Vision +具有現場驗證的USM系列的熟悉，直觀的用戶界面，兩個軌跡球操作指點設備和專用功能按鈕。它能夠在0至45°C的溫度下工作，并具有堅固的橡膠外殼，防護等級為IP 54，適用于惡劣的操作環境。由于其熱插拔電池和重量只有4 kg（8.8 lbs），它是理想的現場擴展操作管道環焊縫超聲檢測全新解決方案，操作簡單，人為影響因素少，是替代射線檢測的理想方案。
Krautkramer USM Vision +提供了高性能，多功能性和直觀操作的特別組合。
高性能在您的指尖，您可以在相控陣列以及常規模式中使用USM Vision +。
它的16/128配置允許，USM Vision +用于各種應用，同時符合全球檢驗規范和標準。
直觀的用戶界面使您可以通過簡短的學習曲線完全控制檢測，全數字放大為離線DB設置提供完整的動態范圍。
您可以使用儀器的硬盤驅動器或連接的USB閃存驅動器上的板載jpg功能創建即時報告。
可選多模式Rhythm軟件平臺通過行業標準DICONDE標記系統采集，
審查和存檔您的數據以進行廣泛和定制的報告，后處理和大小調整。
高性能
應用領域
新的探傷儀可用于任何焊接配置，圓周或縱向，并與廣泛的運動編碼器兼容。其相控陣16-128配置確保符合所有接受的檢驗代碼，同時提供快速，全面的掃描，以滿足廣泛的檢驗標準。它可用于平行掃描，允許檢查員在一次掃描中掃描焊縫的兩側，并且相控陣換能器元件可以分組以提供同時的后壁監測或允許檢查復雜的部件和結構，包括坯段，鍛件和鑄件。
 |
焊接檢查 Krautkramer USM Vision +幾乎可以檢測任何焊接類型，包括V，X，J和K，圓周和縱向焊接，滿足廣泛的檢驗代碼。 USM Vision +可以設置為執行并行，雙路以及線性掃描。視圖格式范圍涵蓋A，B，C，D，E和S掃描，可根據需要進行選擇。 圖形焊縫疊加支持對工件的更簡單的幾何解釋。  |
 |
鍛造和鑄件檢查 您可以使用Krautkramer USM Vision +檢查鍛件和鑄件，以確定夾雜物，爐渣和其他缺陷，并確定其尺寸。 |
 |
腐蝕檢查 結合GE的系列DM相控陣探頭，Krautkramer USM Vision +是理想的 工具可靠的腐蝕測繪和監測。與傳統的厚度計和探傷檢測相比，它提供了更高的檢測腐蝕坑的可能性，并保證更快，更可靠的掃描。 |
 |
鍋爐管檢查 Krautkramer USM Vision +補充了一系列薄型掃描儀，包括AIR PALM掃描儀。這為您提供了行業驗證和全面的解決方案， 用于檢查各種鍋爐管的腐蝕，點蝕等。 |
 |
復合材料檢查 借助諸如接口回波觸發器等功能，您可以使用Krautkramer USM Vision +和一系列用于檢查復合材料的探頭， 包括用于風力葉片檢查的RotoArray解決方案。 |
| 規格特征 |
|
尺寸與重量， WxHxD 367x250x100mm 14.4x9.8x3.9英寸，4.6公斤10.1磅，一個電池
顯示屏，尺寸10.4英寸 顯示分辨率， 1024 x 768像素（帶LED背光的TFT） 電源，輸入電壓100 - 240 VAC、輸出電壓15 VDC *大功耗 ，45 W
電池工作時間， 3小時（熱插拔可能） 電池?cái)?shù)量 ，2 鋰離子
溫度：工作溫度范圍， 0至45°C 32至113°F（實際工作溫度范圍取決于環境條件。 可根據要求提供擴展溫度型號。） 存儲溫度范圍 ，-20至-70°C -4至-94°F 脈沖重復頻率（PRF）取決于設置，為0.015至10 kHz
防護等級 ，IP 54
可用的測量單位 mm，inch
輸入/輸出連接器： 相控陣探頭Tyco 傳統探頭Lemo00同軸和三軸
接口I / O Lemo 2B 14引腳編碼器（正交，5 V），SAP; s。 手冊VGA Lemo 0 9針 以太網RJ 45 1 Gb / s USB 2.0 3 VDC類型A 電源連接器Lemo 0S 4針
|
